組込 ・ 試作型　LD駆動制御用周辺要素回路ボード

　DRV100ドライバは，狭線幅のレーザダイオードを動作させるために設計された，小型の超低ノイズレーザドライバです。電源電圧は3Vと低く、ノイズ除去率が非常に高いため、スイッチ電源で直接動作させることができます。レーザー電流は、手動式ポテンショメーターで調整できます。

仕様

DRV100取扱い説明

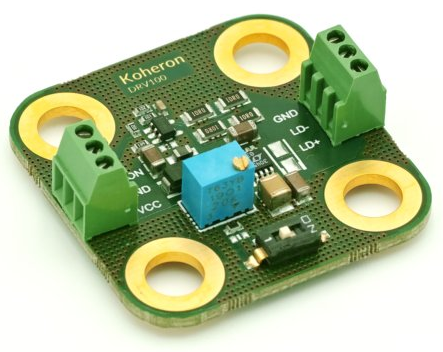

　基板

設定値のポテンショメーター（黄色で表示）を反時計回りに回して、電流を0mAに設定します。

V+とV-のピンを3V～12Vの電源に接続します。

オプション）OUT+とOUT-ピンの間に1Ωの抵抗を接続します。抵抗に流れる電流は，IMON端子で測定できます（DRV100-A-200では150 mV = 100 mA，DRV100-A-40では72 mV = 10 mA）。目的の電流に達するまで、ポテンショメータを時計回りに回します。

電源をオフにし、OUT+とOUT-ピンの間にレーザーを接続します。

電源を入れ、ポテンショメーターを調整します。

電気的接続

フローティング・レーザー・ダイオード

フローティングレーザダイオードの場合、以下のような接続が可能です。

ケースは、DRV100の内部でV-に接続されており、アースに接続することができます。グランドループを避けるために、電源のマイナス出力をアースから切り離すことができます。

レーザーダイオードのアノードの接地

レーザーダイオードのアノードがケースに締め付けられている場合は、以下のような接続にしてください。

注）

フローティング電源が必要で、電源のマイナス出力にアースを接続してはいけません。ダイオードのケースは、DRV100のCASE端子に接続しないでください。

カレントノイズ特性
