超低ノイズ高出力半導体レーザ駆動制御電源とは、レーザの波長を安定化する為の低ノイズ直流安定化電源と、レーザ駆動温度環境を安定化する為の、サーモ・モジュールコントローラ及び、高速パルス変調駆動外部信号入力端子を設けて居ます、光コムシード光源用峡スペクトル線幅LDパルス駆動ドライバーです。
アイソレーションAC電源| LDOレギュレータ |温調付LDドライバー外部変調入力|
概要:超低ノイズLDドライバーとは、
安定性に優れ、高速変調が可能である。シンプルで安価な構造でありながら
低電流ノイズで、優れた直流安定性、高速変調能力を特徴とする新しい峡スペクトルダイオード・レーザー電流コントローラーは、現在市販されているダイオード・レーザ駆動コントローラの中で最も優れたレーザドライバーです。
半導体ダイオード・レーザーは最近、安価な波長可変単色レーザー光源として、科学研究の多くの分野で有効なツールとなっている。
レーザー周波数と出力パワーは、ダイオード接合部の温度と注入電流の両方に依存するため、安定したレーザー動作には、これらの量を正確に調整する必要があります。
また、レーザー周波数をある固定値(例えば、原子共鳴線付近)に固定したり、レーザー出力に周波数サイドバンドを追加したりするためには注入電流を急速に変調する能力が必要になります。例えばフリーランニング・ダイオード・レーザーの周波数変化は
入射電流による周波数変化は、通常3MHZ/PAである。
一方、外部回折格子からのフィードバックでは、-0.3MHZ/PAまで低下します。したがって、フリーランニング・レーザーの周波数を調整するには、レーザーの周波数をその線幅の数分の一に調整するためには、1PAの電流安定性が必要に成ります。
100kHzの線幅を実現するには、-300nA rms以下の電流ノイズが必要で、300nA rms以下の精度が必要となる。必要な低ノイズと安定性を実現するために弊社のサーモ・モジュール温度コントローラーシステムで十分な性能が得られています。

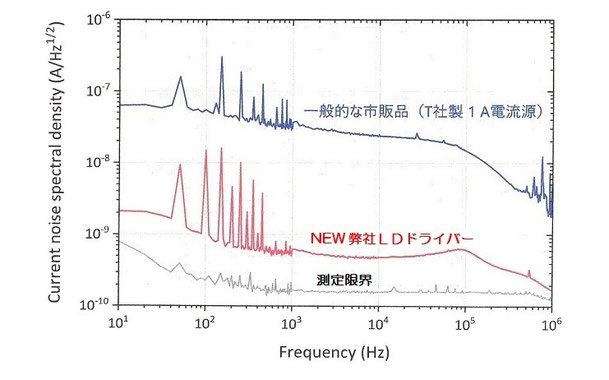

性能の限界は、通常、検出点と温度制御点の物理的な隔たりに関係している。しかし、レーザー電流制御回路に関しては、改善の余地があることがわかった。本LDドライバーでは、高安定性と低電流ノイズを併せ持ち、しかも変調が容易な新しいダイオード・レーザー電流制御器として、本コントローラーは、以前の回路を大幅に改善したものであり、その単純さにもかかわらず、現在入手可能な市販の電流コントローラーの中で最も優れた超低ノイズLDドライバーをこの度誕生させた。以下にLD駆動電流値毎のノイズ特性データを示します。
