YHTCは各種、半導体レーザ(LD)専用コネクターを生産販売

LD専用ソケット&コネクター(特注品にも製作対応ご相談下さい。)

 半導体レーザ(LD)は、サージやノイズに大変弱い性質を持つたディバイスです。特にディバイスPINへの直接半田付け加工は、技術者にとって避けて通りたい作業の最たるものです。弊社では、こうした技術者の声に応えるべく、半導体レーザ(LD)専用の各種PIN配置に見合ったコネクター製品の製造販売を行っています。

キャンタイプ LDモジュール

Φ5.6 4Pin型ソケット

型式: KLC-A4P








キャンタイプ LDモジュール

Φ5.6 3Pin型



型式 : KLC-A3P




キャンタイプ LDモジュール

Φ9.0 3Pin型



型式 : KLC-B3P




CAN タイプ LDモジュール

Φ9.0 4Pin型



型式 : KLC-B4P


CANタイプLDモジュール

Φ9.0 φ5.6 2Pin型兼用

Pin間ピッチ2.0 Centerdivision 1

Pin間ピッチ2.54 Offset1mm

適用Pin径:φ0.35~Φ0.63

型式 : KLC-D2P


 CANタイプLDモジュール

センター振分/オフセッ1mm

2種モジュール兼用ソケット

 適用Pin径:φ0.35~Φ0.63

 適用Pinピッチ:2.54

 適用モジュール:NICHIA

 型式:KLC-E2P


 CAN タイプ LDモジュール

Φ9.0 4Pin型



型式 : KLC-TO-5B4P


 CAN タイプ LDモジュール

Φ9.0 Offset 2Pin型



型式 : KLC-B2P

NICHIA製品に適合


TO3 LDモジュー

PIN配置 8Pin型



型式 : KLC-T03-5A





ディプタイプ14Pin用LD



型式:KLC-A14P


ケーブル付LDソケット

定額電流:14A

定額電圧:20V AC,DC

取付電線:AGW-18

PIN間隔:2.54mm

適合雄ピン径:φ0.6~Φ0.8



型式:KLC-C2P-14A


定額電流:15A

定額電圧:20V AC,DC

取付電線:AGW-16

PIN間隔:6.35mm

適合雄ピン径:Φ0.8~Φ1.1



型式:KLC-C2P6.35-15A


定額電流:20A

定額電圧:20V AC,DC

取付電線:AGW-16

PIN間隔:2.54mm

適合雄ピン径:Φ0.9~Φ1.1



型式:KLC-C2P-20A


定額電流:20A

定額電圧:20V AC,DC

取付電線:AGW-16

PIN間隔:5.08mm

適合雄ピン径:Φ1.3~Φ1.55



型式:KLC-C2P5.08-20A


定額電流:20A

定額電圧:20V

取付電線:AGW-16

PIN間隔:6.15

適用雄ピン径:φ2



型式:KLC-C2P6.15-20A

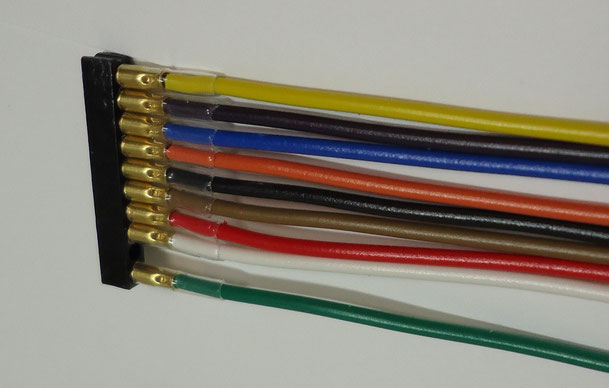

Pin interval : 2.54×Φ0.8、5.08×Φ1、5.08×Φ1.5、5.08×Φ2、6.08×Φ1.5、6.15×Φ2、8.5×Φ1、15×Φ2、8.5×Φ1、



定額電流:10A

定額電圧:20V AC,DC

絶縁抵抗:500MΩ

絶縁体圧:500V AC,DC

取付電線:AWG-18

挿抜耐回数:100回以上

PIN配列図

適合雄ピン径:0.8~1.1mm

型式:KLC-C9P-10A


半導体レーザ専用駆動ケーブル パイプソケットケーブル PSCシリーズ

雄PIN径、駆動定挌電流、駆動定挌電圧値をお知らせ下されば、見合ったパイプソケットを選択、ケーブル溶着し±ペーアーSET(10本組)より製作致します。


パイプソケットケーブルは、丸pinパイプソケットに適合定挌電線を半田接続し、提供。



LDソケットは、LDの駆動用丸ピンΦ径及びpinのL長、駆動定格電流値に見合ったピンを選択。



丸pinパイプソケットの構成材料は、ソケット筐体(ハブ部)黄銅、導通接合部(コンタクト部)ベリリュム銅。



表面処理は、酸洗い後、ニッケル下地メッキを施し、金メッキ仕上げとしている。



抜き差し対応回数100回以上 / 挿抜力 10g以上。




その他GT用ソケットあるいは、パワーLDからの発熱を考慮した ヒートシンク内にコネクターを埋め込んだ特注製品も承っています。

フロー、リフローLD専用ソケット


貴社専用ソケットを創るには、

 特徴を持ったソケットピンの中から貴社に見合ったソケットピンを選び出し、

                      ハウジングにセットし完成します。



  ソケットPINの規格を見る。



ハウジングは、お客様の創造される形状に絶縁性POMで製作し、

                 選択ソケットピンを圧入試作製品化できます。



製品化には、適値のソケットピンの製作、ハウジングのPOM成型金型を製作、量産に適した製作工程に必要なコスト削減可能な設備製作を整え量産に対応致します。

モジュール用特注コネクター(受注3週間で製作納品)

 独自、固有のコネクターを試作から量産まで製作いたします。気軽に相談下さい。



先ずは、ソケットピン / コネクター・ピンの選択から始めましょう。



PIN筐体表面は、金メッキ処理及びスズメッキ処理の2週類から選択下さい。尚内部接点は、金メッキ処理を双方とも施しています。

WD型


WD型



PD型

PD型


Dsubコネクター専用マウンター

縦置きDsubマウンターは横置き型と比較しスペース取らず小型でシンプルに製品を纏めます。

CANタイプLDモジュール

Φ9.0 or φ5.6 2pin型

適用Pin:Φ0.38~Φ0.64

Pin間 2.54/2.0兼用型



型式 :KLC-K2P
